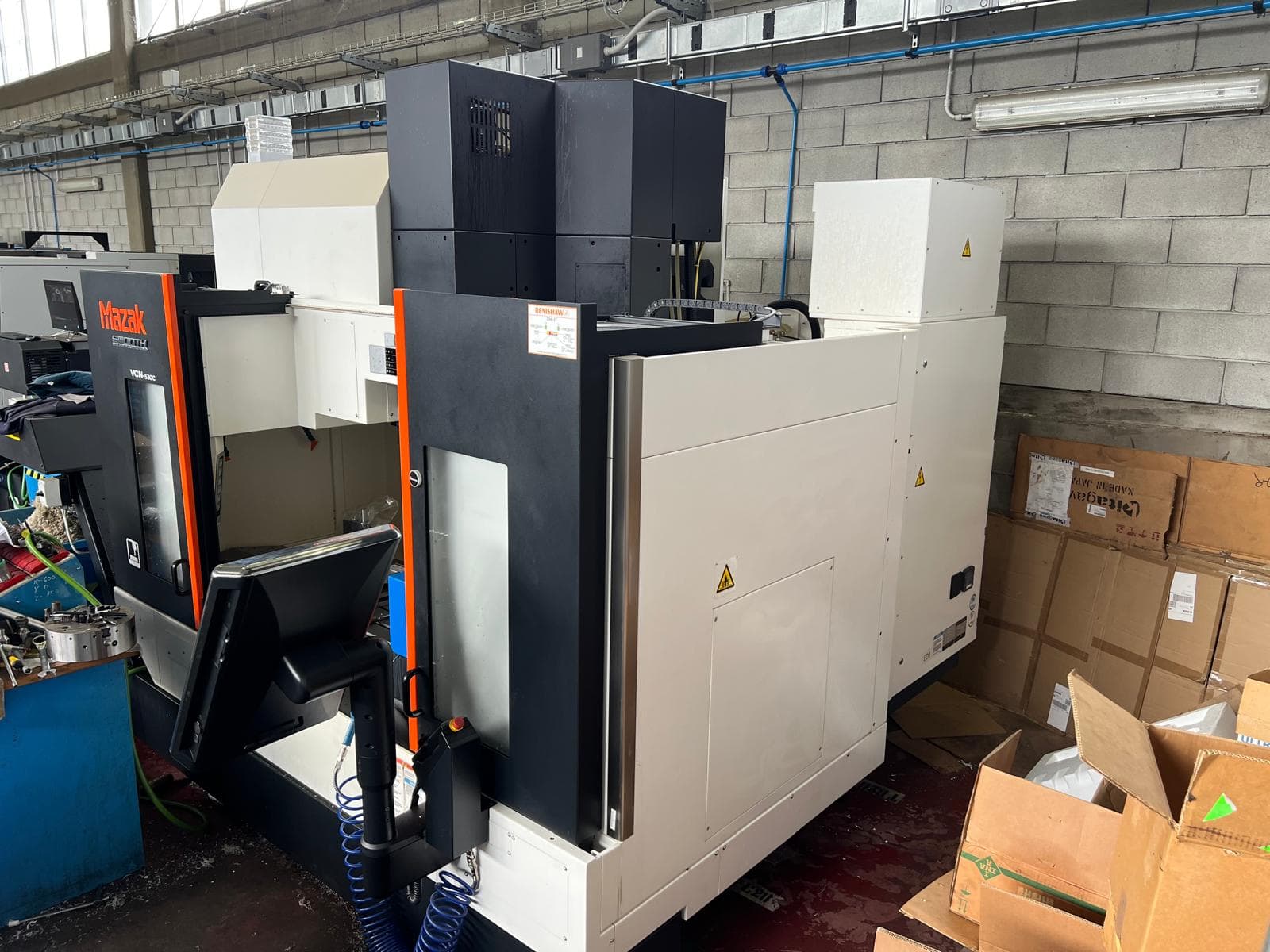

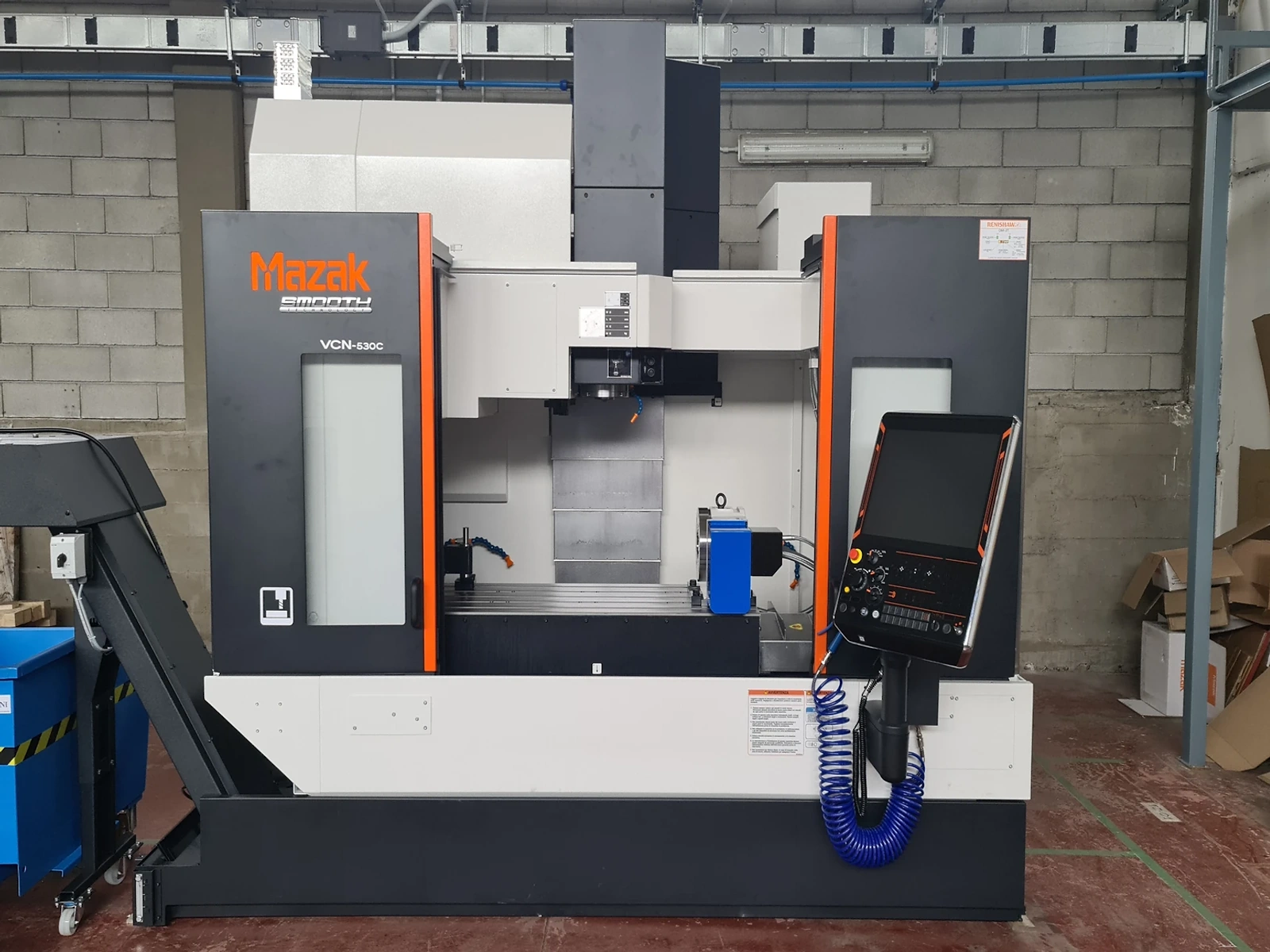

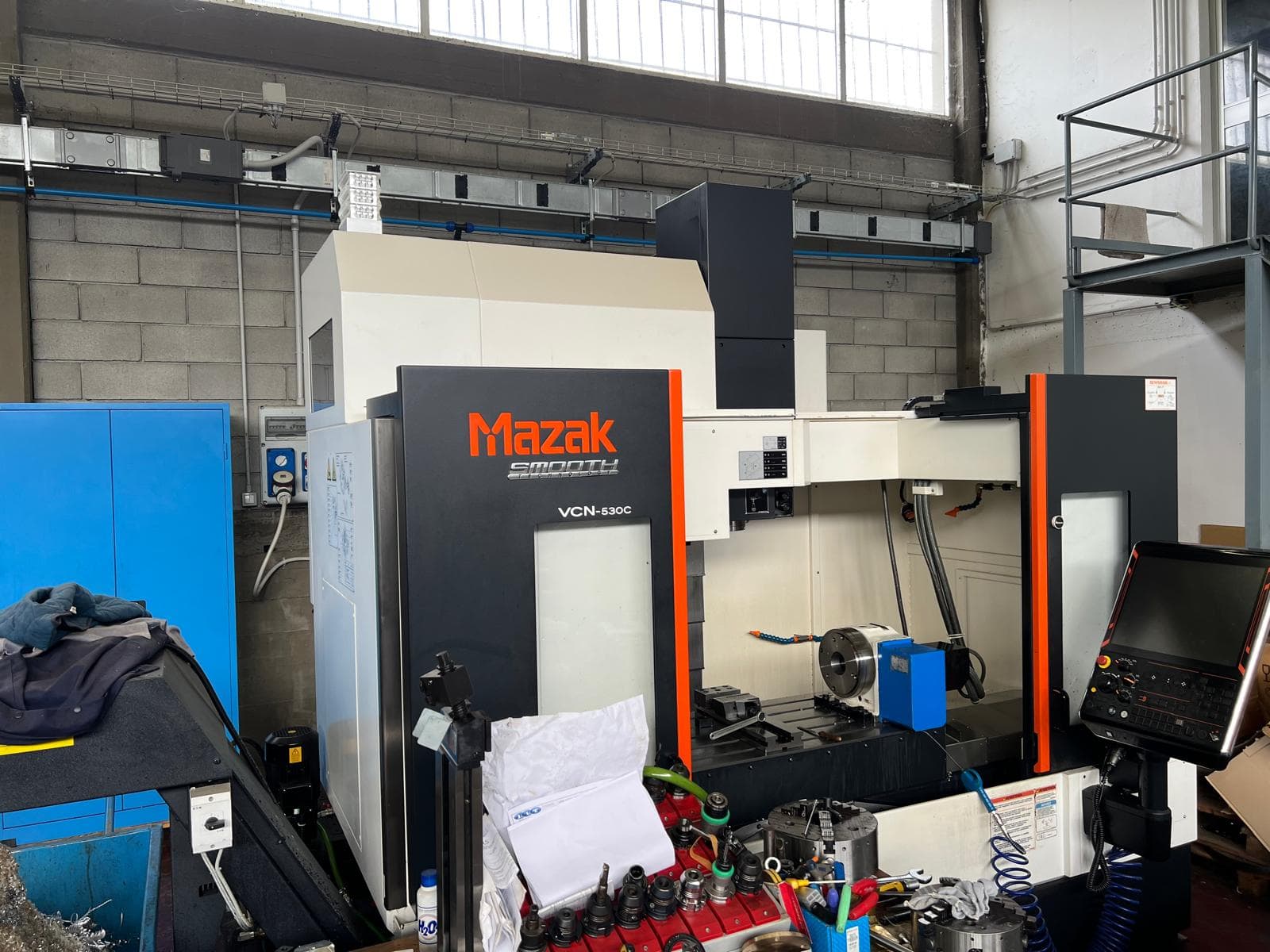

Mazak VCN 530C è un centro di lavoro verticale a 3 assi che appartiene alla serie VCN di Mazak, una linea di macchine progettate per offrire prestazioni elevate in termini di produttività, precisione e affidabilità. Questo modello è particolarmente adatto per applicazioni di fresatura e lavorazione di precisione su pezzi di piccole e medie dimensioni, ed è ideale per i settori automobilistico, aerospaziale, della meccanica di precisione e dell’ingegneria generale. Si tratta di un centro di lavoro verticale a 3 assi (X, Y, Z), progettato per operazioni di fresatura e foratura di alta precisione su pezzi di dimensioni contenute. A differenza dei centri a 5 assi, questa macchina è più semplice e meno costosa, ma estremamente potente e versatile per applicazioni industriali di alta qualità.
Venduto
ANNO: 2020
STATO MACCHINA: OTTIMO
DISPONIBILITÀ: MARZO 2025
VALIDITÀ OFFERTA: Salvo venduto
LA MACCHINA È CORREDATA DI CERTIFICAZIONE CE.
Specifiche tecniche e condizioni economiche soggette e modifiche senza preavviso.

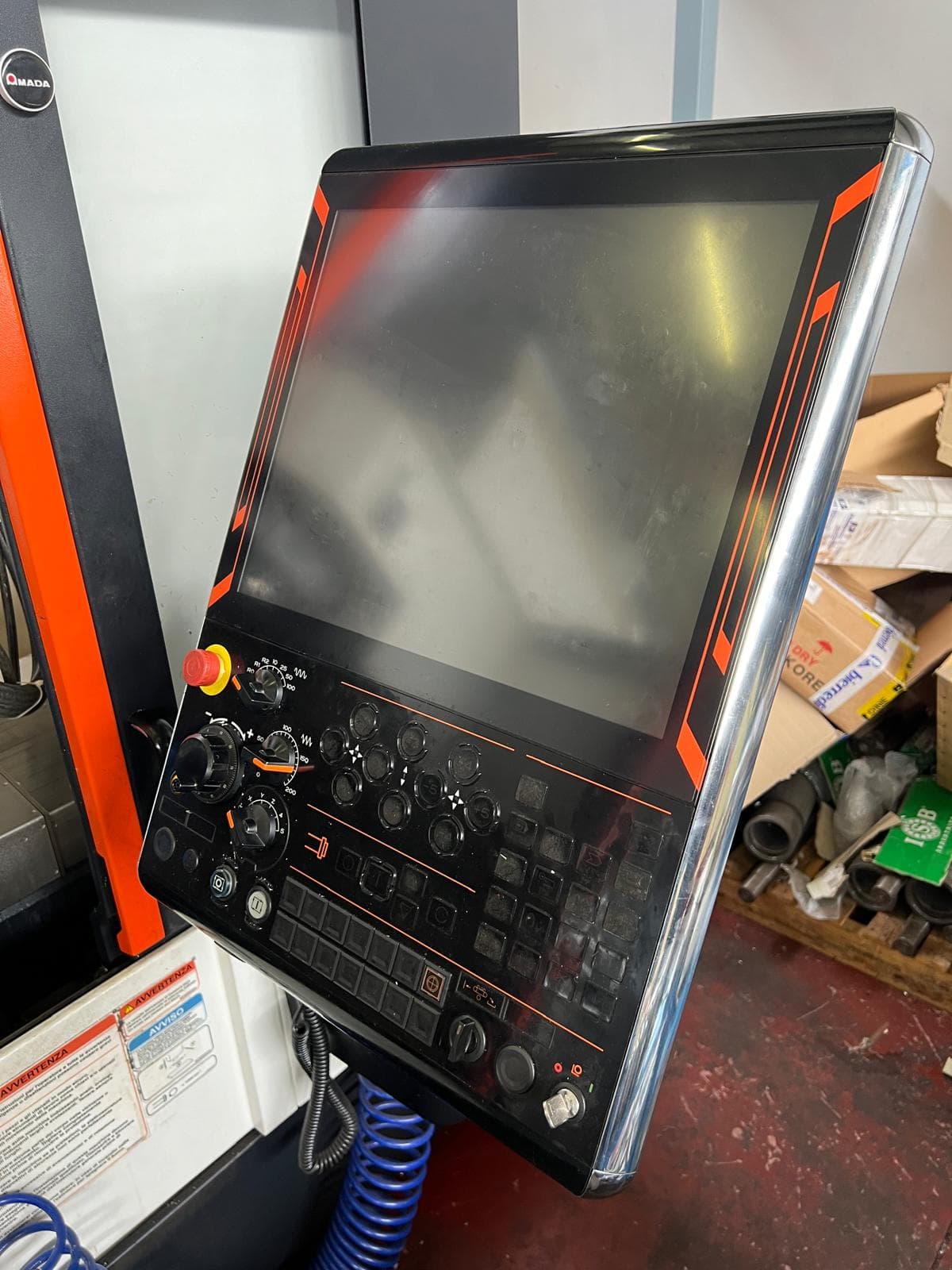

Unità di governo Mazatrol SMOOTH G
Magazzino utensili 30 posti
Refrigerante attraverso il mandrino 15 bar

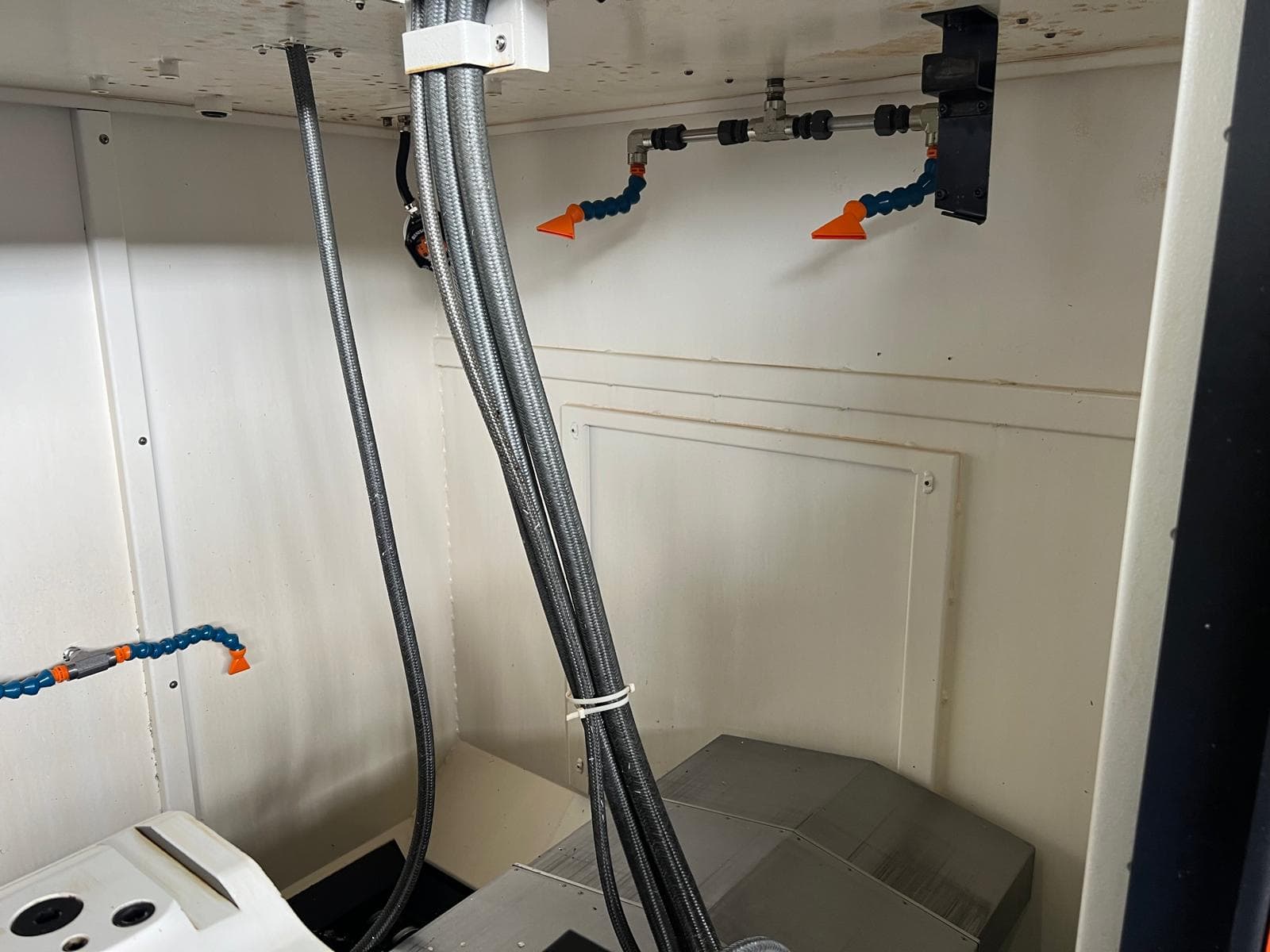

Soffio aria sul mandrino
Sistema di lavaggio ripari di protezione

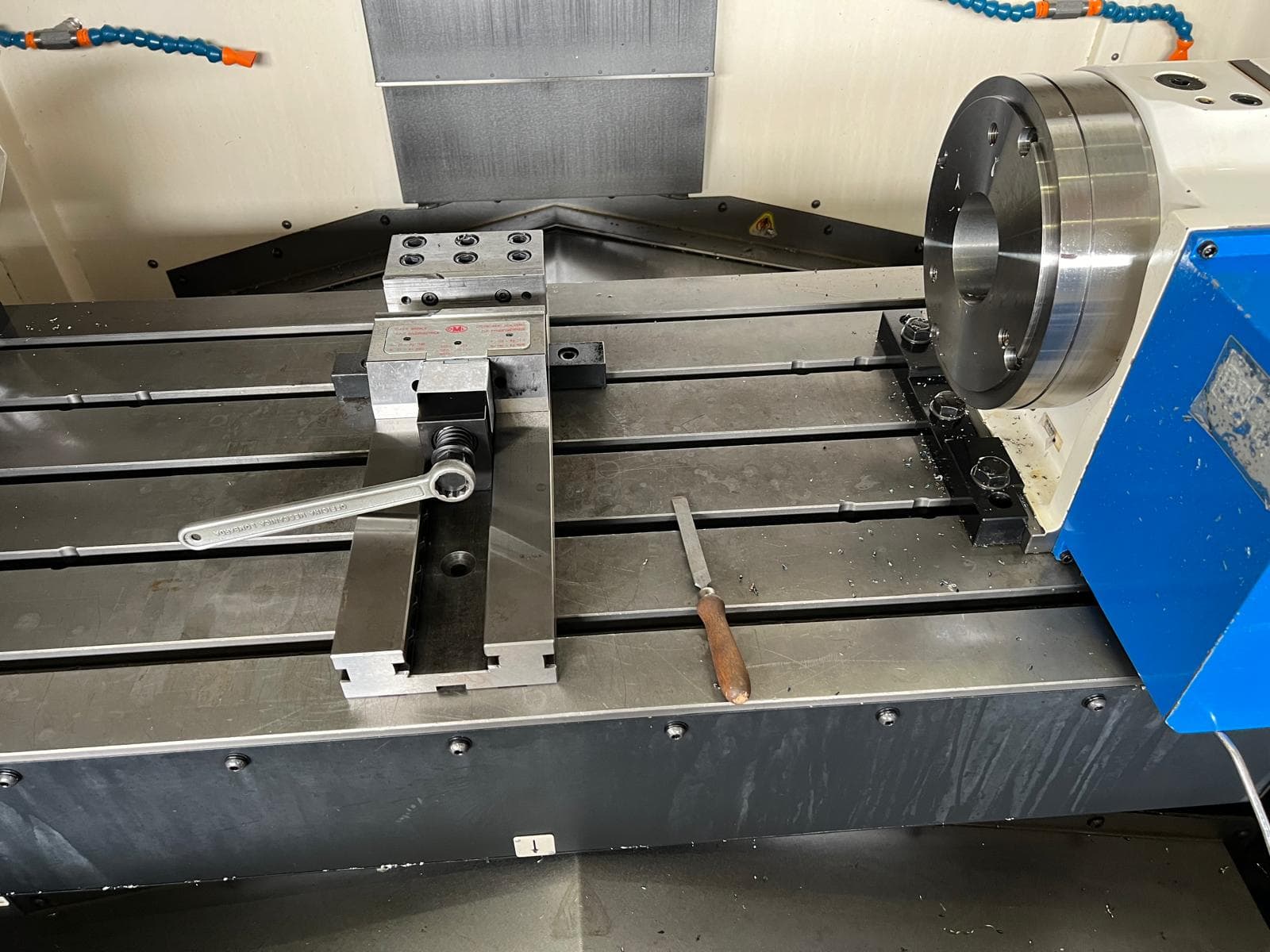

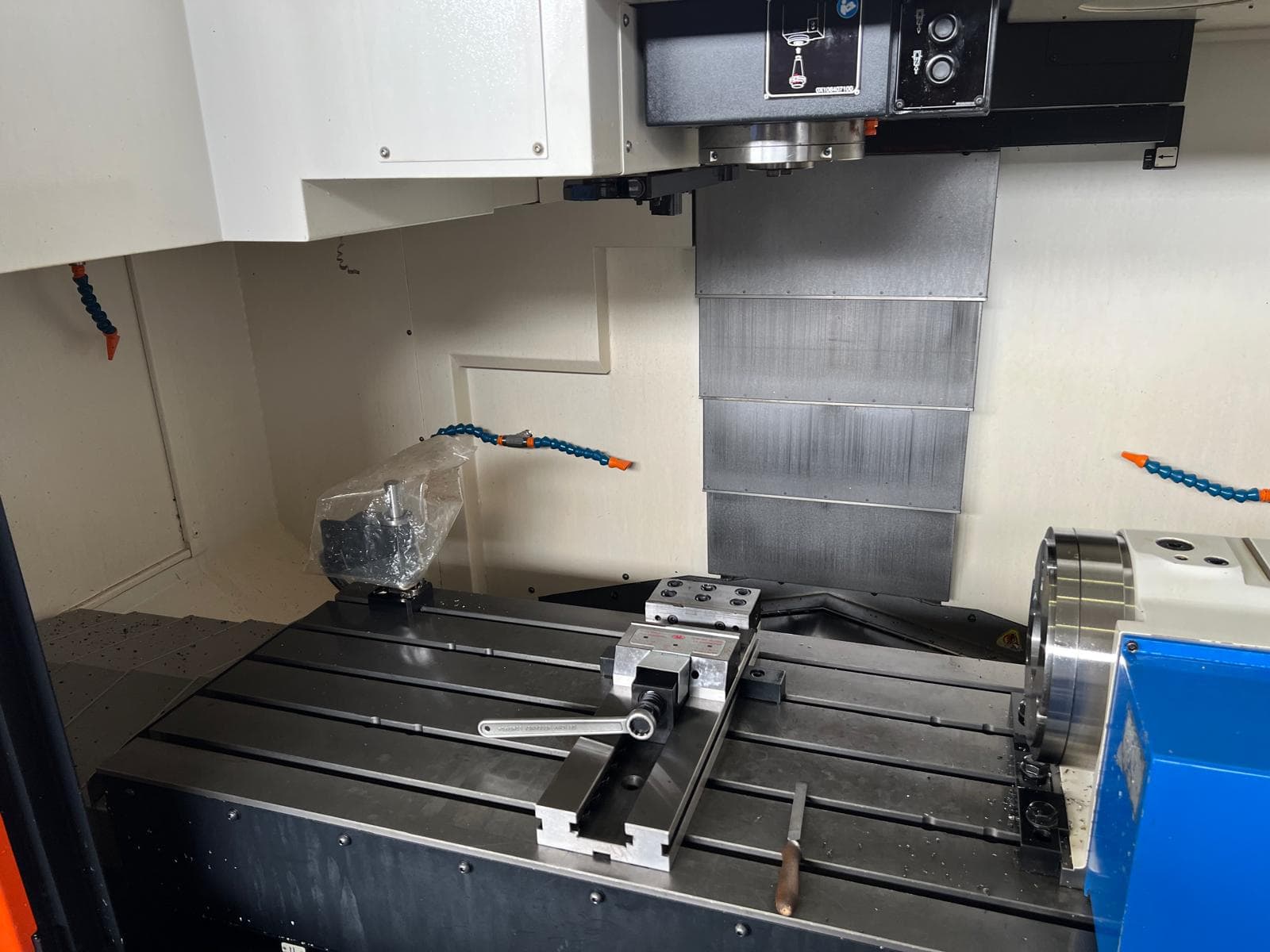

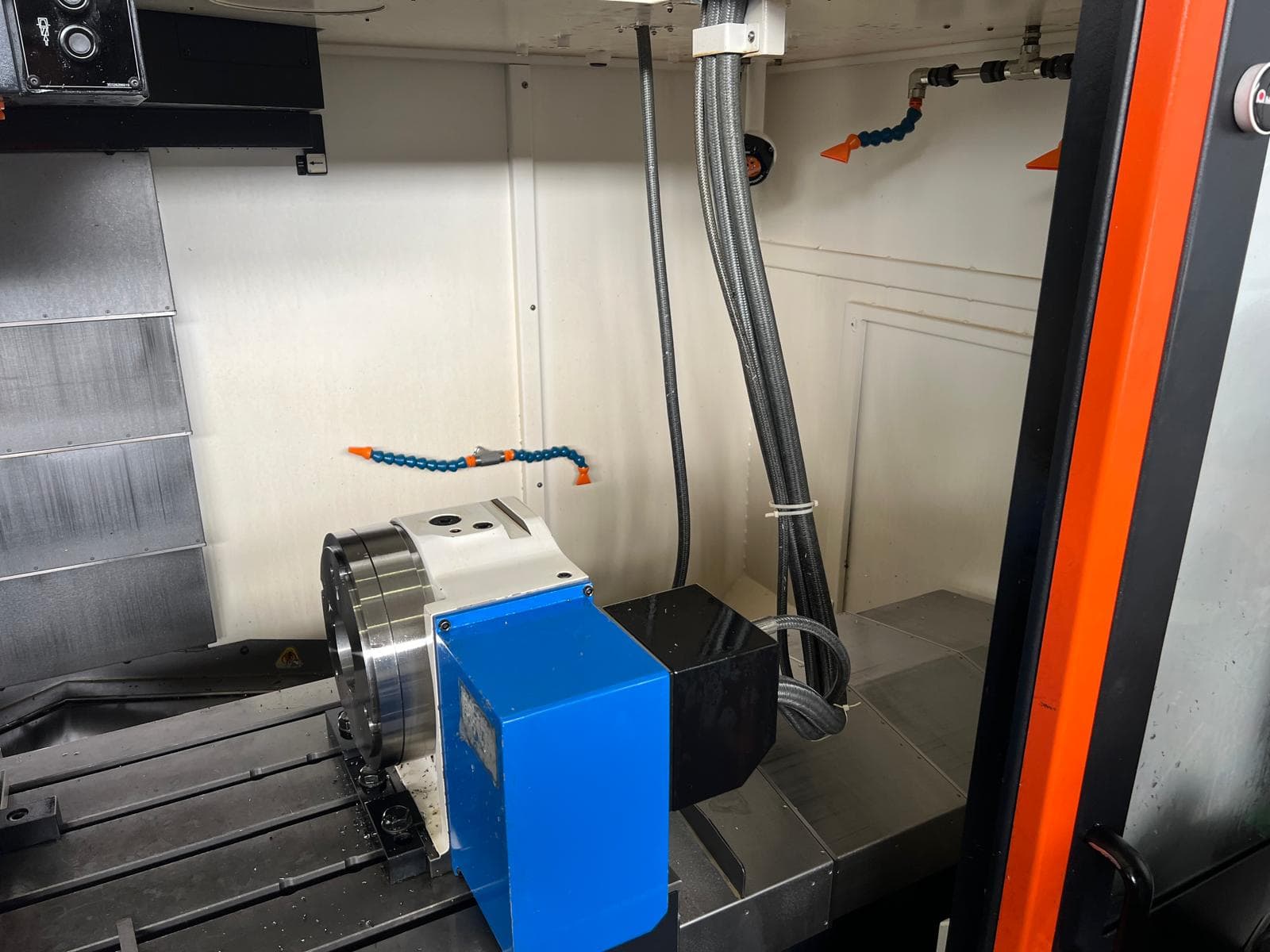

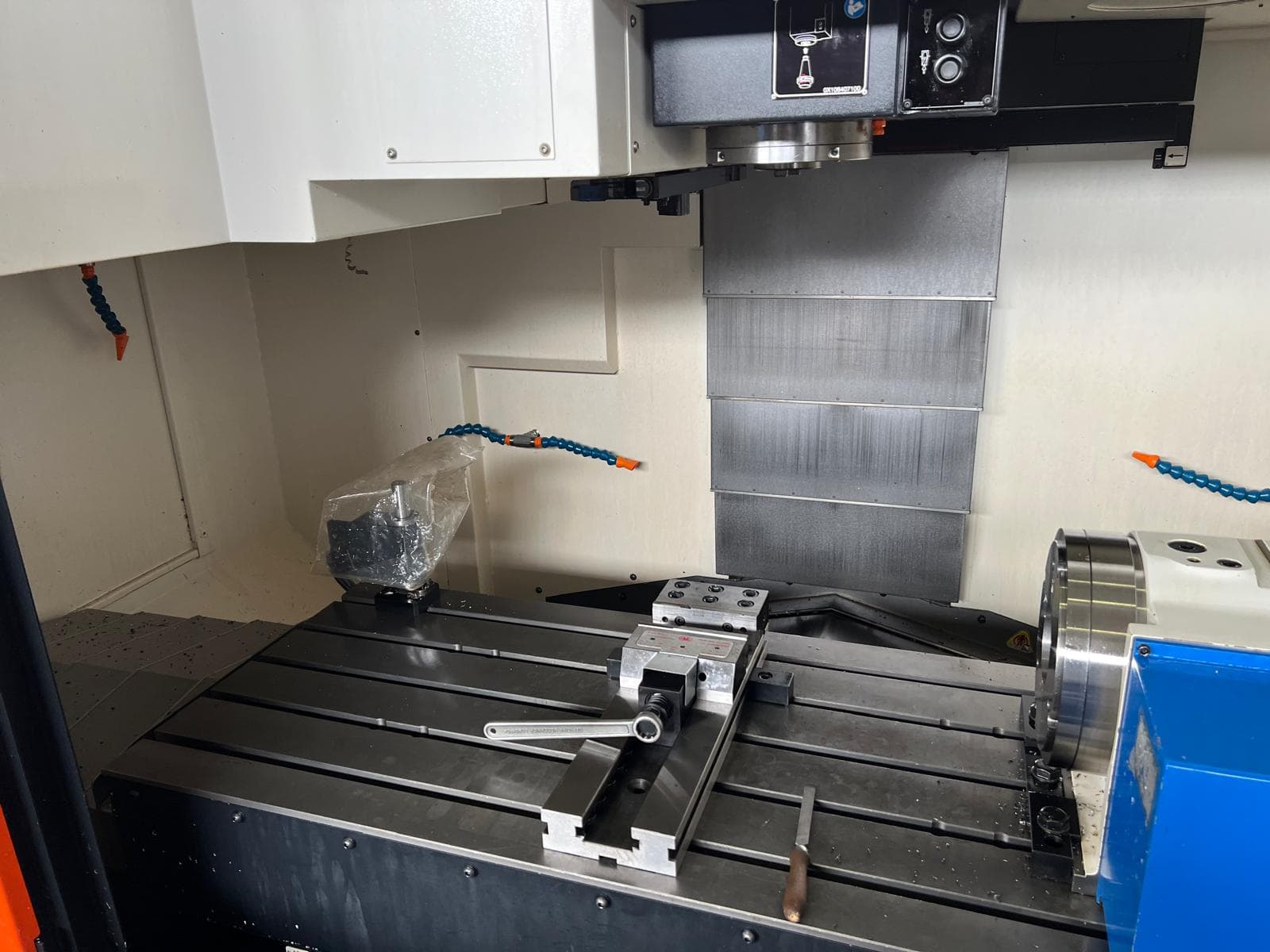

Tavola 4° asse Kitagawa MR250 con contropunta
Sistema di tastatura RENISHAW Ottico OMP60
Ampliamento memoria RAM da 2 a 8 MB
Volantino elettronico assi removibile

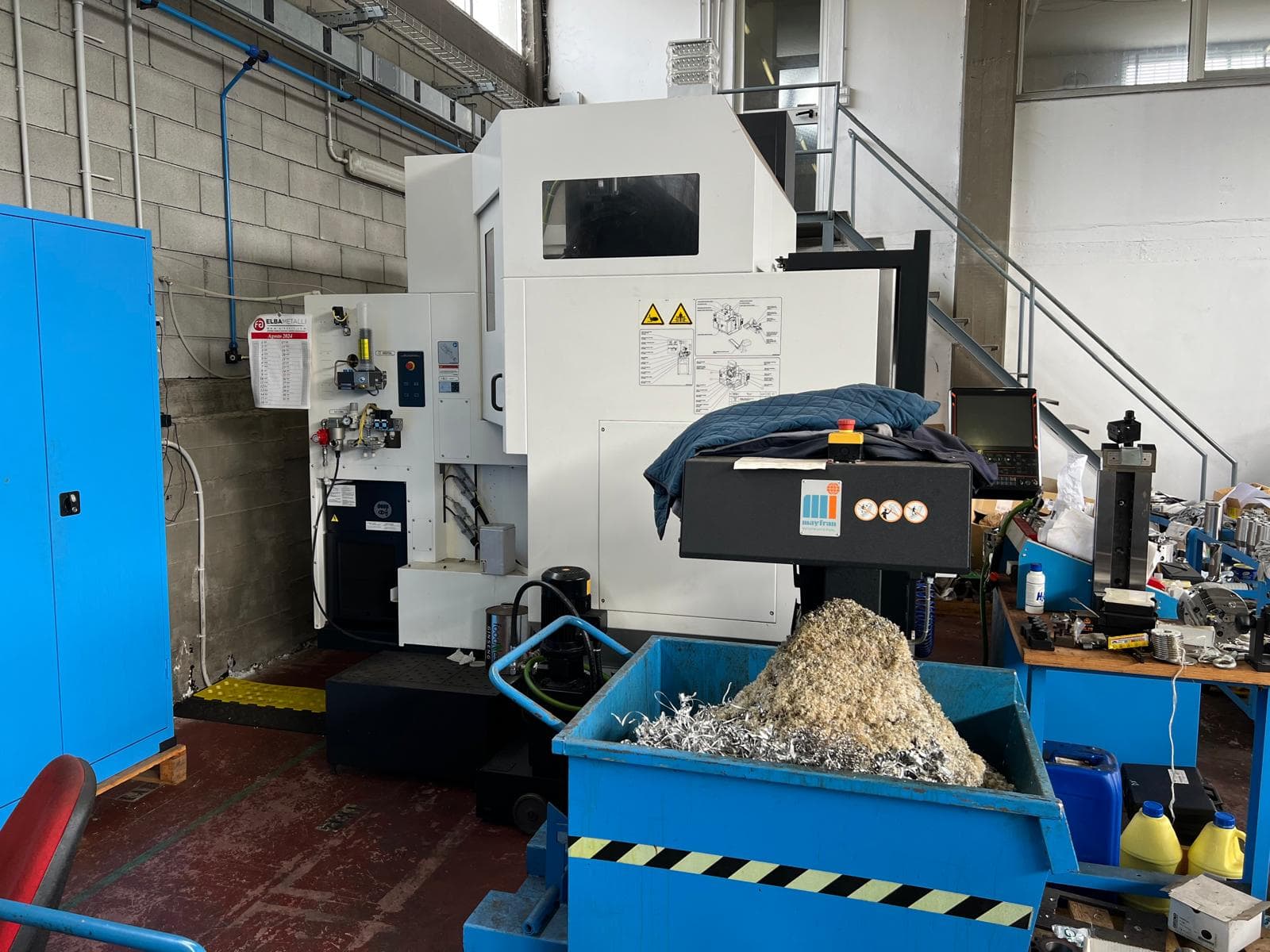

Convogliatore trucioli laterale a tappeto
Lampada stato macchina 3 colori
| TIPO | UNITÀ | MISURE |
|---|---|---|

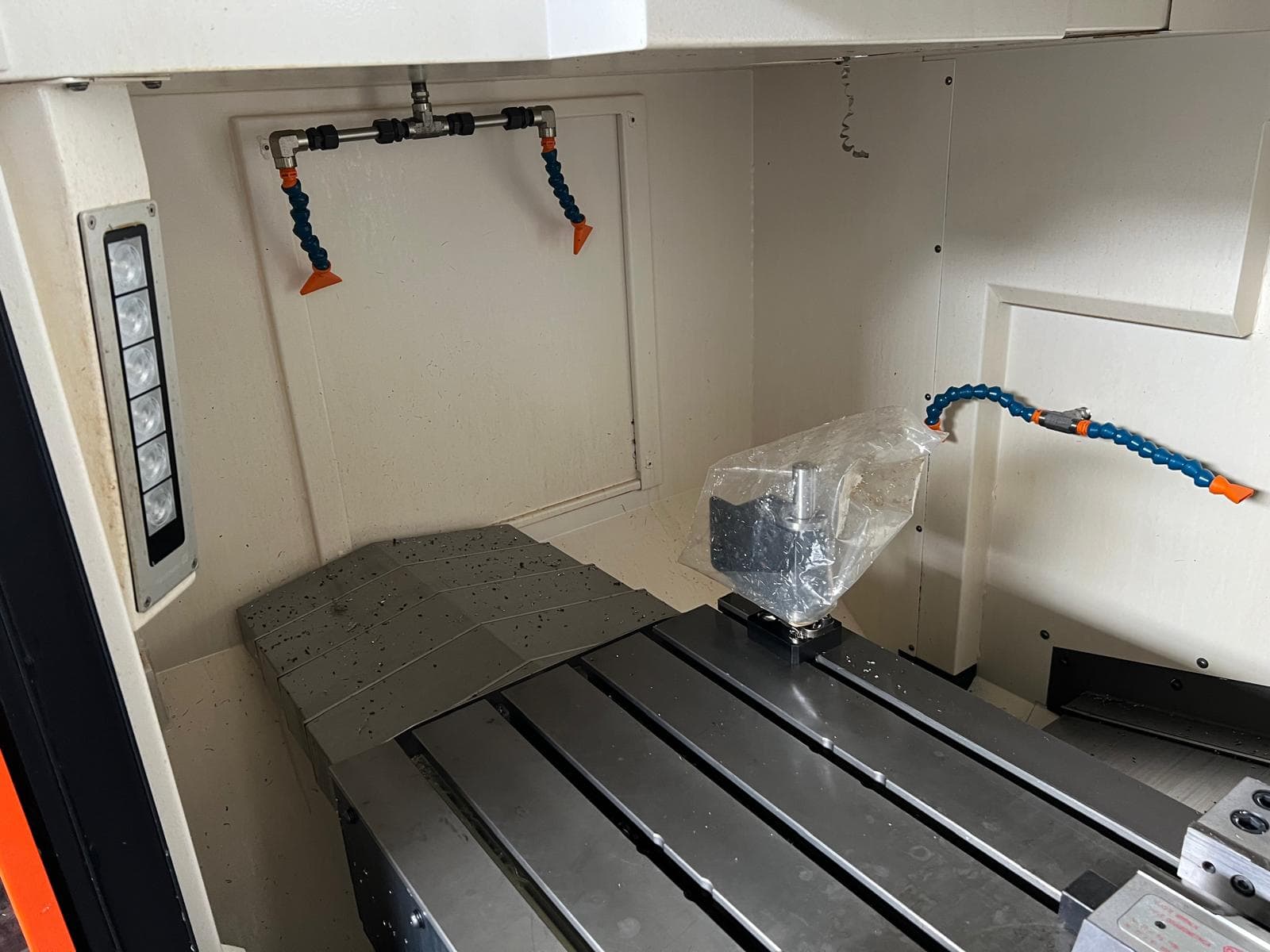

| TAVOLA | ||
| Lunghezza | 1.300 mm | |
| Larghezza | 550 mm | |
| Peso max ammesso | 1.200 kg | |
| Numero di scanalature | 5 scan. | |
| Distanza tra le scanalature | 100 mm | |
| Scanalatura di riferimento | 18 mm | |
| CARATTERISTICHE DEGLI ASSI | ||
| Corsa asse X | 1.050 mm | |
| Corsa asse Y | 530 mm | |
| Corsa asse Z | 510 mm | |
| Distanza dal naso mandrino alla superficie tavola | 150-660 mm | |
| Distanza dal centro mandrino a fronte montante | 586 mm | |
| Avanzamenti rapidi: | ||
| Asse X,Y,Z | 650 mm | |
| Minima | 190mm | |
| Distanza dal naso mandrino al centro tavola (posiz. Tiltante –90° in verticale): | ||
| Massima | 600 mm | |
| Minima | 140mm | |
| Avanzamenti rapidi: | ||
| Asse X,Y,Z | 42 m/min | |
| Avanzamento max in lavoro | ||
| Asse X,Y,Z | 42 m/min | |
| MANDRINO | ||
| Velocità massima | 12.000 giri/min | |
| Velocità minima | 40 giri/min | |
| Cono di attacco portautensili | ISO40 | |
| Potenza per 5 Minuti di lavorazione | 18,5 KW | |
| Potenza per 30 Minuti di lavorazione | 11 KW | |
| Potenza per lavorazione in continuo | 7,5 KW | |
| Coppia massima | 95,6 Nm | |
| MAGAZZINO UTENSILI | ||
| Capienza Magazzino | 30 posti | |
| Cono porta-utensile | CAT40 | |
| Diametro max utensile: | ||
| Con utensili adiacenti | 80 mm | |
| Senza utensili adiacenti | 125 mm | |
| Peso massimo dell'utensile | 8 kg | |
| Lunghezza massima dell'utensile | 350 mm | |
| Selezione dell’utensile | RANDOM | |
| Tempo cambio utensile (Truciolo-Truciolo) | 2,8 s | |
| ALIMENTAZIONE ARIA RICHIESTA (macchina standard) | ||
| Pressione | da 5 a 9 bar | |
| Portata | 200 lit/min | |
| DIMENSIONI DELLA MACCHINA | ||
| Altezza | 2.808 mm | |
| Larghezza | 2.950 mm | |
| Lunghezza | 3.139 mm | |
| Peso | 6800 kg |
video
Richiedi infORMAZIONI
Scopri il centro di lavoro a 3 assi Mazak VCN 530C, una macchina avanzata progettata per offrire una precisione superiore nelle lavorazioni complesse. Questo macchinario versatile permette di eseguire operazioni di fresatura su cinque assi simultaneamente, garantendo una finitura impeccabile su geometrie articolate e componenti di alta precisione. Grazie alla sua struttura robusta e al controllo CNC avanzato, il Variaxis 500 5X offre una produttività senza pari, riducendo i tempi di setup e aumentando l’efficienza. Ideale per applicazioni industriali in settori come l’aerospaziale, l’automotive e la produzione di componenti meccanici, questa macchina si adatta perfettamente a esigenze di lavorazione sofisticate e ad alta precisione.
