Mazak Integrex 200 IV ST | Multitasking innovativo

Mazak INTEGREX 200 IV è una macchina multitasking avanzata, progettata per combinare capacità di tornitura e fresatura in un’unica piattaforma compatta ed efficiente. Ecco una descrizione dettagliata delle sue principali caratteristiche:

Multitasking: La INTEGREX 200 IV è in grado di eseguire operazioni di tornitura e fresatura in un’unica configurazione, riducendo significativamente i tempi di setup e migliorando la produttività.
Compattezza: Il design compatto della macchina consente di risparmiare spazio prezioso in officina senza compromettere le prestazioni o la capacità di lavorazione.
Struttura Robusta: Costruita con materiali di alta qualità per garantire stabilità e precisione durante le operazioni di taglio.
Asse Y: La presenza di un asse Y consente operazioni di fresatura complesse senza la necessità di indexare l’asse C, grazie alla corsa dell’asse Y di 160 mm.
Elevata Velocità di Traslazione: Offre alte velocità di traslazione per ridurre i tempi ciclo e aumentare la produttività.
Controllo CNC Mazatrol: Dotata del controllo CNC Mazatrol, noto per la sua facilità d’uso e capacità avanzate di programmazione, che facilita la gestione delle operazioni multitasking.
Ergonomia e Facilità d’Uso: Progettata per essere user-friendly, con un’interfaccia intuitiva che semplifica la configurazione e l’esecuzione delle lavorazioni.
Flessibilità: Capace di lavorare una vasta gamma di materiali, dall’acciaio all’alluminio, rendendola adatta per molteplici settori industriali, inclusi quelli aerospaziali, automobilistici e della produzione di componenti meccanici.
Automazione: Possibilità di integrazione con sistemi di automazione per ottimizzare ulteriormente la produzione e ridurre i tempi di fermo.

Novità

DETTAGLI AGGIUNTIVI

ANNO: 2007

STATO MACCHINA: Buono

DISPONIBILITÀ: Pronta

VALIDITÀ OFFERTA: Salvo venduto

LA MACCHINA È CORREDATA DI CERTIFICAZIONE CE.

Specifiche tecniche e condizioni economiche soggette e modifiche senza preavviso.

caratteristiche tecniche

L’INTEGREX 200 IV ST è una soluzione avanzata per le aziende che necessitano di una macchina multitasking in grado di eseguire operazioni complesse con alta precisione e efficienza, riducendo al contempo i tempi di produzione e migliorando la qualità dei componenti lavorati.

COMPOSIZIONE MACCHINA:

Distanza punte 1500 mm

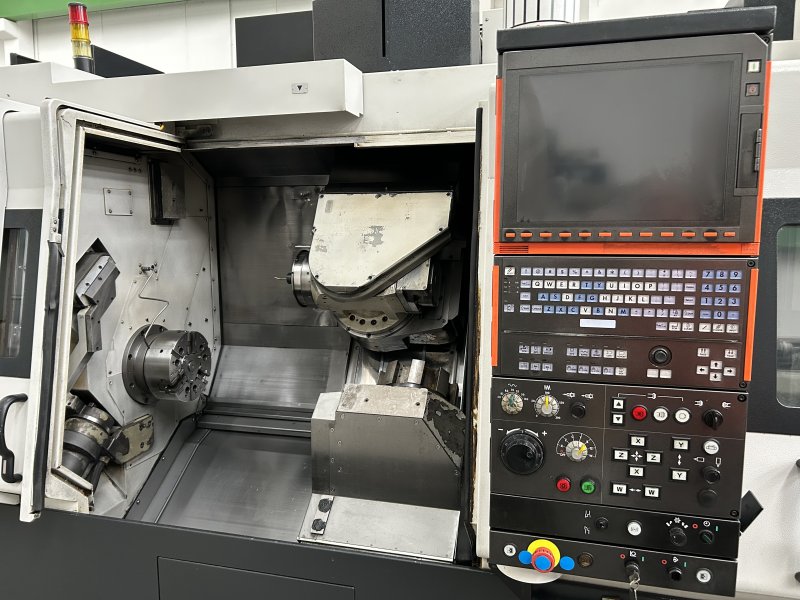

Cnc Mazatrol Matrix

Apertura/chiusura automatica porta frontale

Accensione/spegnimento automatico con preriscaldamento

Magazzino 80 utensili CAPTO C6

Soffio aria sul primo mandrino

Selezione alta/bassa pressione morsetti primo mandrino

Sistema completo di Tastatura Renishaw Radio RMP60

Lampada stato macchina 3 colori

Interfaccia Robot

Presetting automatico

Evacuatore trucioli

Filtro carta

Impianto Tecnoforme 18 bar completo di frigorifero, disoleatore e convogliatore.

TIPO	UNITÀ	MISURE
Diametro max. di rotazione		660 mm
Diametro max. tornibile		260 mm
Lunghezza max. tornibile		995 mm
CARATTERISTICHE DEGLI ASSI
	Corsa asse X	580 mm
	Corsa asse Y	+/- 80 mm
	Corsa asse Z	1045 mm
Avanzamenti rapidi:
	Asse X	28 m/min
	Asse Y	26 m/min
	Asse Z	38 m/min
	Avanzamento massimo in lavoro asse X/Y/Z	8 m/min
CARATTERISTICHE DEGLI ASSI (Torretta inferiore )
	Corsa asse X2	150 mm
	Corsa asse Z2	990 mm
	Avanzamento rapido asse X2/Z2	38 m/min
	Avanzamento massimo in lavoro asse X2/Z2	8 m/min



MANDRINO PRINCIPALE
	Velocità di rotazione massima	5.000 giri/min
	Velocità di rotazione minima	35 giri/min
	Naso mandrino	ASA 6
	Foro mandrino	76 mm
	Posizionamento mandrino (asse C)	0,0001 deg
	Avanzamento rapido asse C	400 giri/min
	Diametro max. tornibile da barra	65 mm
Motore mandrino:
	Potenza per 30 minuti di lavorazione	22 kW
	Coppia massima	350 Nm
SECONDO MANDRINO:
	Velocità di rotazione massima	5.000 giri/min
	Velocità di rotazione minima	35 giri/min
	Naso mandrino	ASA 6
	Foro mandrino	76 mm
	Posizionamento mandrino	0,001 deg
	Corsa asse W	1.050 mm
	Avanzamento rapido asse W	30 m/min
Motore mandrino:
	Potenza per 30 minuti di lavorazione	18,5 kW
	Potenza per lavorazione in continuo	15 kW
	Coppia massima	325 Nm

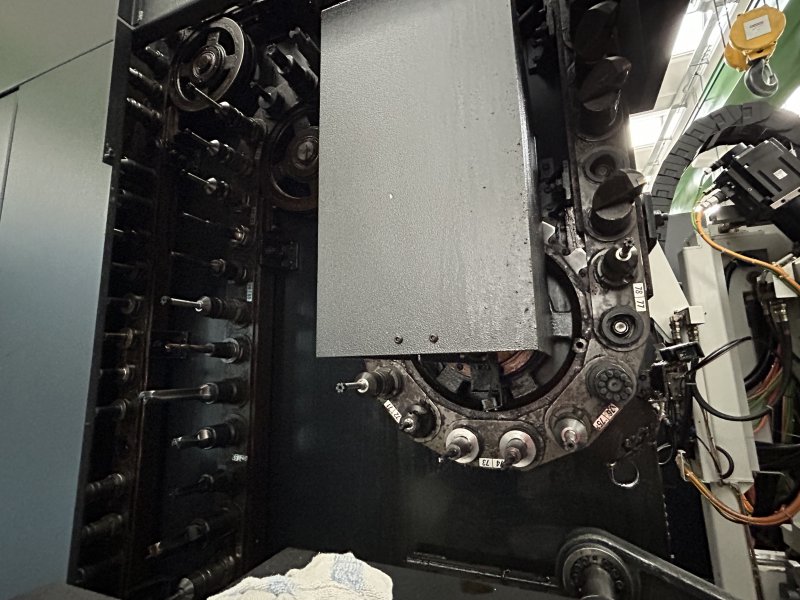

CAMBIO UTENSILI ATC/MAGAZZINO
	Tipo di magazzino utensili	A catena
	Capacità magazzino	80 posti
Massimo diametro utensile
	Con utensili adiacenti	90 mm
	Senza utensili adiacenti	125 mm
	Massimo peso utensile	10 kg
	Massima lunghezza utensile	300 mm
	Metodo selezione utensile	casuale, percorso breve
	Tempo cambio utensile (ut-ut)	1,3 sec

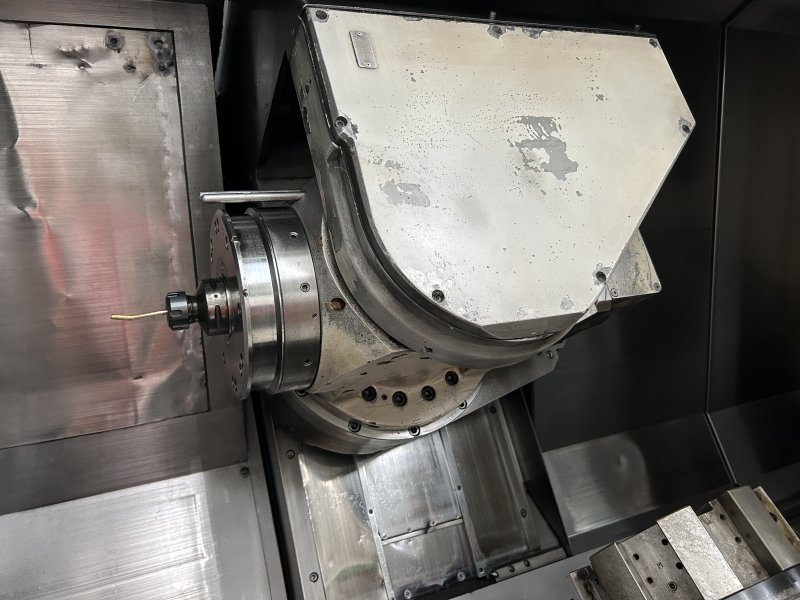

TESTA ASSE B
	Numero posizioni	SINGOLA
	Metodo di bloccaggio portautensili	MAZAK KM63
	Dimensioni stelo per utensile di tornitura esterna	25x25 mm
	Lunghezza max. stelo tornitura esterna	125 mm
	Diametro max. stelo del bareno	40 mm

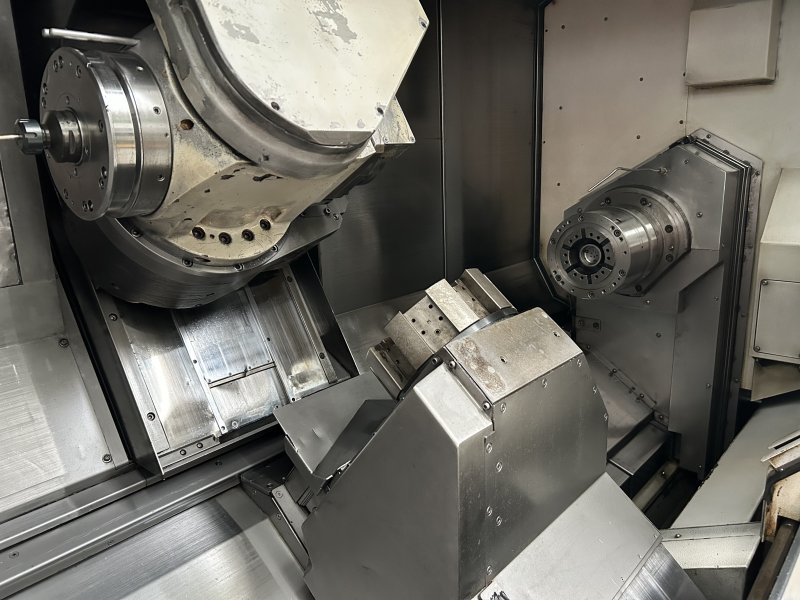

TORRETTA INFERIORE
	Numero posizioni	9
	Tempi di posizionamento torretta 1 passo	0,14 s
	Dimensioni stelo per utensile di tornitura esterna	25 x 25 mm
	Lunghezza max. stelo tornitura esterna	120 mm
	Diametro max. stelo del bareno	32 mm

CARATTERISTICHE TESTA MOTORIZZATA
	Numero di posizioni	SINGOLA
	Velocità di rotazione massima	12.000 giri/min
	Velocità di rotazione minim	15 giri/min
Motore utensili motorizzati:
	Potenza per 10 minuti di lavorazione	15 kW
	Coppia massima	119 Nm

ASSE B
	Rotazione	225 deg
	Coppia in continuo	472 Nm

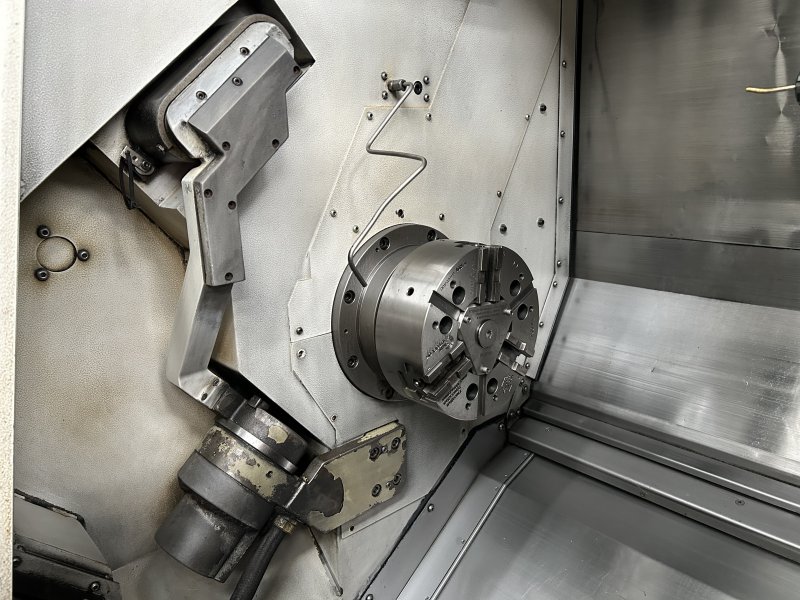

CARATTERISTICHE DELL’AUTOCENTRANTE PRINCIPALE
	Diametro autocentrante	210 mm
	Tipo autocentrante	Kitagawa BB208
CARATTERISTICHE DEL SECONDO AUTOCENTRANTE
	Diametro autocentrante	210 mm
	Tipo autocentrante	Kitagawa B208
POTENZA ELETTRICA RICHIESTA
	In continuo	76,5 KVA
DIMENSIONE DELLA MACCHINA
	Lunghezza	3820 mm
	Larghezza	2352 mm
	Altezza	2597 mm
	Peso	10360 kg

video

Richiedi infORMAZIONI

Se state cercando un tornio multitasking CNC, la Mazak Integrex 200 IV è l’opzione ideale. Questo macchinario combina operazioni di tornitura e fresatura, rendendolo perfetto per la lavorazione di materiali complessi. Disponibile per la vendita, offre una soluzione eccellente per aumentare la produttività e l’efficienza della vostra azienda.

Per ulteriori informazioni sulla Mazak Integrex 200 IV, non esitate a contattarci.
